整木家居木工的识图方法

2018-01-24 17:40 来源:整木家居

上一篇:整木定制与全屋定制、全包装修一样吗 —— 俗话说,隔行如隔山,外行对全屋定制、整木定制、全包装修这些概念一定会感到十分头大。这里特别给大家解释一下整木定制、全屋定制、全包装修的区别。 整木定制属于硬装领域,

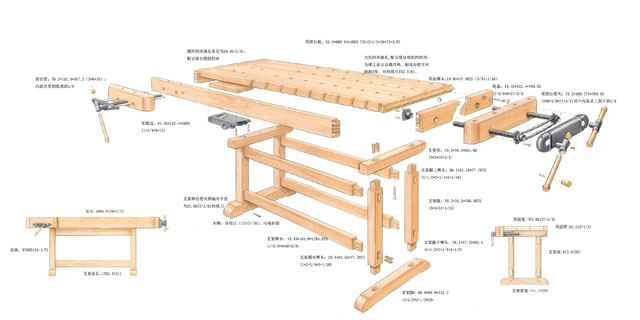

整木家居图纸

1、图样的概念
各种工业产品或者是设计产品,都是有图样的。所谓图样,实际上就是一种图形语言,它是利用图形来解释,分析和演算产品的结构、开头和内在联系的。

2、图样的分类
由于工业生产过程中不同阶段的需要,对于图样就有不同的要求。从一张图样上包括的内容来分,产品图样大致有这样几种:

A)结构装配图
结构装配图是设计图样中最重要的一种,它能够全面表达产品的结构。结构装配图应该有产品所有结构和装配的关系,如各种接合、各种装饰工艺,以及装配工序所需用的尺寸和技术要求等。
B)零件图
零件图是产品各个零件的图样。零件图上有零件的图形、尺寸、技术要求和加工注意事项等。大多数工业产品,除了产品零件图外,还包括产品附近件的图样。所以零件图实际上是生产工业产品的基本依据。
C)组件图
组件图是介于结构装配图和零件图之间的一种图样,它是由几个零件装配成产品的一个组件的图样,如家具中的抽屉、櫊门等。生产分工不细的时候,常常用组件图代圿零件图加工零件和装配成组件。
D)大样图
工业产品中常常有曲线形的零件、开头和弯曲都有一定要求,加工比较困难。为了满足加工要求,把曲线形的零件划成和成品一样大小的图形,这就是大样图。在生产中,通常将大样图先复印在胶合板上,然后用锯按线条锯下,制成划线用的样板。对于圆规不能划出的曲线,可以用一定尺寸的方格线,正确绘制线条的形状,大样图上方格线的大小,要根据零件大小和曲线复杂程序决定。一般取5的倍数,应用起来较为方便。
E)立体图
又称为草图或示意图。在一张立体图上,同时能看到三个方向(上下、左右和前后六个方向中的三个)立体感很强的图形。由于它有这个特点,对初学识图的人很有帮助,先看了立体图,在脑子里就有个大概的模样,然后再看看结构装配图或零件图就比较容易些,因此立体图作为结构装配图或零件图的辅助图形最合适。
立体图在制图学中有“透视图”和“轴测图”的分别。“透视图”就像摄影照片一样,一件物品近大远小,跟肉眼看到的完全一样;而“轴测图”的画法就不同了,它是把远处和近处画成与实际产品一样大小,平行的还是平行,这样画起来较为容易。对于小型工业产品设计而言,一般用轴测图完全可以代替透视图。
